Сушка под давлением

Смысл данной идеи в том что бы сделать устройство позволившее бы производить сушку химического сырья аналогично «Сушке под вакуумом» . Главными критериями которым должно соответствовать изделия являются:

1. Доступность комплектующих (На уровне «сходи в магазин и купи»).
2. Доступность в сборке (исключая наличие слесарной мастерской в доме).
3. Устройство недолжно основываться на принципе «Водоструйного насоса».

Принцип устройства таков – вместо сушки сырья с помощью создания вакуума в емкости под ним и соответственно вытягивания влаги из продукта. Мы будем создавать давление в емкости с продуктом и тем самым выталкивая влагу из сырья наружу.

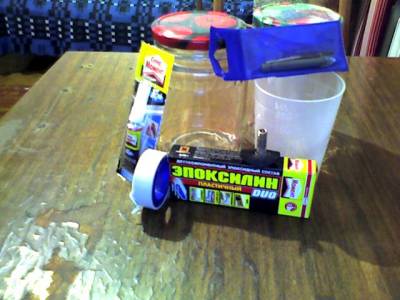

Для создания сушилки понадобится :
1. 2 литровые стеклянные банки с резьбой.
2. 2 резьбовые крышки.
3. Ниппель от воздушной камеры (велосипеда, машины).
4. Сверло по металлу. (диаметр не больше чернильного стержня)
5. Сверло по стеклу.
6. Клей типа «Холодная сварка».
7. Супер клей.
8. Пластмассовый стакан
9. Кусок поролона.


Первым делом берем стеклянную банку и делаем в ее дне отверстие сверлом по стеклу. Сверла по стеклу бывают двух видов. Одни выглядят как металлический штырь с треугольным наконечником, вторые имеют вид трубки с «типо алмазным» напылением с одной стороны. Первыми сверлишь как обычным, для использования вторых нужно вырезать картонный трафарет, ибо они скользят по поверхности материала.
Лично я использую те что с наконечником …

Теперь берем кусочек «Холодной сварки» разминаем его и обкладываем вокруг ниппеля, после чего вставляем его в отверстие банки, фиксируя той же «Сваркой».

Пока «сварка» сохнет, подготавливаем крышку.
Берем пластиковый стакан и отрезаем дно. Выравниваем его поводив слегка по сильно нагретой сковородке (Ровной металлической поверхности вообщем), после чего зачищаем немного мелкой наждачной (Можно ножом поскрести). По средине закаточной крышки с внутренней стороны с помощью стакана чертим круг (внутренний диаметр). В зоне круга маленьким сверлом проделываем большое количество отверстий таким образом, что бы вышло «Сито» (Отверстия не должны доходить до обода круга 3 мм.) У второй крышки вырезаем дно (диаметром немного большим чем диаметра стакана.
Теперь приклеиваем супер клеем стакан к внутренней стороне крышки с «ситом» , а к ее внешней стороне приклеиваем ту крышку что без дна (перед приклеиванием поверхности желательно зачистить).

Вообще нужно отметись что чем герметичнее закручена крышка тем больше давление можно создать в банке, а следовательно тем лучше будет эффект от устройства. (В связи с выше сказанным советую еще сделать прокладку из поролона (его под ламинат ложат), и надеть ее так что бы она закрывала дно вокруг стакана.)

Сборка.

Закручиваем банку с ниппелем на ту крышку что со стаканом, а вторую банку с другой стороны.



Работа прибора выглядит так:



В итоге выходит вот такой блинчик:

Категория: Разное | Добавил: Temnyi_Elf (14.10.2009)
Просмотров: 1273 | Комментарии: 8
